设置合流布局

功能描述

当一个频道中有多个用户时，声网云端录制会进行合流转码，把多路音视频流混合成一路。

下图为合流后的视频示例。我们将视频的背景称为画布，每个用户的视频占据一个画面。

如果原视频的宽高比和布局中用户画面的宽高比不一致，可能出现裁剪或压缩。用户画面的宽高比取决于视频画布的长宽比以及合流布局方式。

对于合流录制，你需要设置频道内用户画面的大小及其在视频画布上的位置，进行合流布局。

声网云端录制支持两种合流布局的方式：

• 选择预设的合流布局样式：声网云端录制服务提供悬浮布局、自适应布局和垂直布局三种布局样式，预设用户画面的大小和位置，无需你自行设定。你只需选择其中一种样式，就能实现预设的布局效果。
• 自定义合流布局：灵活设置用户画面的大小，指定用户画面在视频画布上的相对位置。

下文具体介绍两种合流布局方式。

• 合流视频画布上最多显示 17 个用户画面。
• 如果某用户只发送音频，不发送视频，仍然会占据一个画面。

选择预设的合流布局样式

声网云端录制服务提供三种预设的合流布局样式：

• 悬浮布局（默认）。第一个加入频道的用户在画布上会显示为大视窗，铺满整个画布；其他用户按照加入的顺序从画布左下角开始依次水平排列，显示为小视窗，最多 4 行，每行 4 个画面。小视窗会悬浮在大视窗上面。最多支持共 17 个用户画面。
• 自适应布局。用户画面平铺在画布上。根据用户的数量自动调整每个用户画面的大小，每个用户画面的大小一致。最多支持 17 个用户画面。
• 垂直布局。指定一个用户在画布左侧显示大视窗画面，其他用户的小视窗画面在右侧垂直排列，最多两列，每列最多 8 个画面。最多支持共 17 个用户画面。

实现方法

通过设置合流布局参数选择一种预设的布局，0 为悬浮布局，1 为自适应布局，2 为垂直布局。你可以：

• 在开始云端录制时设置 transcodingConfig 里的 mixedVideoLayout 参数
• 在录制过程中随时调用 updateLayout 方法传入 mixedVideoLayout 参数

预设布局样式介绍

本节详细介绍三种预设布局样式。

下列布局示例中的数字表示用户加入频道的顺序。如果用户 1 退出频道，用户 2 会占据用户 1 的画面，依次替补。

悬浮布局

默认布局方式。第一个加入频道的用户在屏幕上会显示为大视窗，铺满整个画布；其他用户按照加入的顺序从画布左下角开始依次水平排列，显示为小视窗，最多 4 行，每行 4 个画面。小视窗会悬浮在大视窗上面。

对于悬浮布局，有以下注意事项：

• 如果某用户只发送音频，仍然会占据布局位，显示大视窗画面。
• 如果实际视频流的宽高比与视窗的宽高比不一致，视频会裁剪以适配视窗的大小。
• 每个小画面的宽和高分别为整个画布宽和高的 0.235，相邻小画面的左右和上下间距分别为整个画布宽和高的 0.012。小画面距离画布的水平和垂直边距也分别为整个画布宽和高的 0.012。

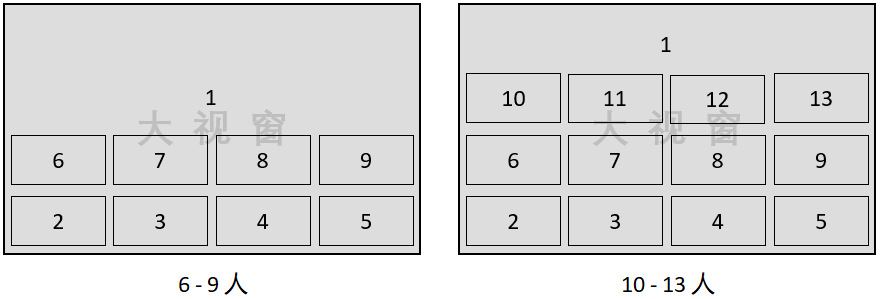

不同人数的实际布局效果如下所示。

自适应布局

布局样式会根据频道人数自适应。每个用户画面平铺在画布上，大小一致。

对于自适应布局，有以下注意事项：

• 在下面不同人数的合流布局下，如果频道中人数不足，则剩余的布局位置会空着，显示背景色。
• 如果某用户只发送音频，仍然会占据布局，显示背景色。
• 如果实际视频流的宽高比与视窗的宽高比不一致，视频画面会裁剪以适配视窗的大小。

不同人数的实际布局效果如下所示。

17 人

17 人的画面布局与上面的情况不同，用户画面没有铺满整个画布。

每个用户画面的宽和高分别为总宽度和总高度的 0.2，前四行每行四个用户，画布左右边距均为总宽度的 0.1。第五行居中显示第 17 个用户画面。

垂直布局

如果你选择了垂直布局，需要指定一个 UID 作为大视窗画面。在开始云端录制时或调用 updateLayout 方法时传入 maxResolutionUid 参数指定。

对于垂直布局，有以下注意事项：

• Large 表示大视窗画面，显示指定的 UID 用户的视频.
  • 如果未指定或者指定用户未进入频道，Large 区域显示背景色。
  • 如果实际视频流的宽高比与视窗的宽高比不一致，视频画面会缩放以保证视频的完整性。
• 小视窗画面的排列顺序，是按照加入频道的时间先后顺序。
  • 如果用户 small 1 退出频道，用户 small 2 会占据用户 small 1 的视窗，依次替补。
  • 如果实际视频流的宽高比与视窗的宽高比不一致，视频会裁剪以适配视窗的大小。
• 在下面不同人数的合图布局下，若频道中人数不足，则剩余的布局位置会空着，显示背景色。
• 如果某用户只发送音频，仍然会占据布局位，显示背景色。

不同人数下实际布局效果如下图所示。

人数（人）	布局效果	说明
1		若未设置 maxResolutionUid，1 人的布局样式是铺满全屏。若设置了 maxResolutionUid，但该用户还未加入频道，其他用户加入频道时按照 1-5 人的布局展示在右侧。
1-5		你可以指定用户作为大视窗 1，频道内其他用户按照加入频道的时间顺序显示为视窗 2-5。右侧小视窗宽度占总宽度的 1/5，高度占总高度的 1/4。
6-7		你可以指定用户作为大视窗 1，频道内其他用户按照加入频道的时间顺序显示为视窗 2-7。右侧小视窗宽度占总宽度的 1/7，高度占总高度的 1/6。

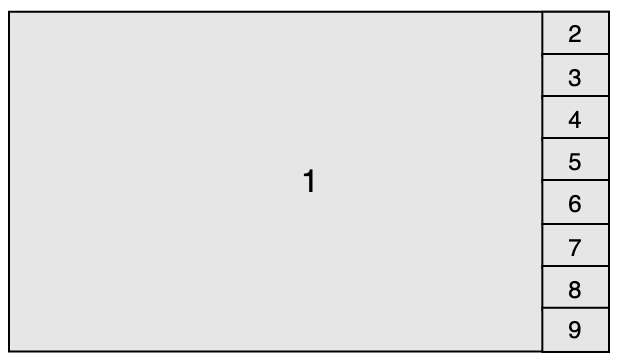

8-9		你可以指定用户作为大视窗 1，频道内其他用户按照加入频道的时间顺序显示为视窗 2-9。右侧小视窗宽度占总宽度的 1/9，高度占总高度的 1/8。
10-17		你可以指定用户作为大视窗 1，频道内其他用户按照加入频道的时间顺序显示为视窗 2-17。右侧小视窗宽度占总宽度的 1/10，高度占总高度的 1/8。

自定义合流布局

如果你使用 RESTful API 通过网络请求进行云录制，你可以自定义合流布局，灵活设置用户画面的大小，指定用户画面在视频画布上的相对位置。

实现方法

开始录制时自定义合流布局

获取 resource ID 后，调用 start 方法开始录制时在 clientRequest 中传入 mixedVideoLayout 和 layoutConfig 参数。这两个参数的具体位置如下。

{
  ......
  "clientRequest": {
    .......
    "recordingConfig": {
      ........
      "transcodingConfig": {
        .......
        "mixedVideoLayout": 3
        "layoutConfig":[
        {
          ........
        }]
      }
    },
  .......
  }
}

mixedVideoLayout 参数设为 3（自定义布局）。

layoutConfig 是一个由多个用户画面设置组成的数组，最多可以设置 17 个用户画面。layoutConfig 中可以传入的参数如下：

参数	类型	描述
uid	String	（选填）字符串内容为待显示在该画面上的用户的 UID，例如 "527841"。如果不指定 UID，会按照用户加入频道的顺序自动匹配 layoutConfig 中的画面设置。
x_axis	Float	（必填）画布上该画面左上角的横坐标的相对值，范围是 [0.0,1.0]。从左到右布局，0.0 在最左端，1.0 在最右端。
y_axis	Float	（必填）画布上该画面左上角的纵坐标的相对值，范围是 [0.0,1.0]。从上到下布局，0.0 在最上端，1.0 在最下端。
width	Float	（必填）画面宽度的相对值，取值范围是 [0.0,1.0]。
height	Float	（必填）画面高度的相对值，取值范围是 [0.0,1.0]。
alpha	Float	（选填）画面的透明度。取值范围是 [0.0,1.0] 。0.0 表示图像为透明的，1.0 表示图像为完全不透明的。默认值为 1.0。
render_mode	Integer	（选填）画面显示模式： 0：（默认）裁剪模式。 1：缩放模式。

其中，x_axis，y_axis，width，height 四个参数为必填，都是 0.0 ~ 1.0 之间的 float 值。

以视频画布左上角为原点，x_axis 和 y_axis 设置用户画面在视频画布上的相对位置，分别代表用户画面左上角到原点的水平相对距离和垂直相对距离。width 和 height 设置用户画面的相对宽度和相对高度，即用户画面的宽度和高度占画布的宽度和高度的比例。确保 x_axis+width <= 1，y_axis+height <=1。

如下图所示：

下面结合示例代码来介绍在实际场景中如何设置 layoutConfig 参数。

假设直播间中有 1 个主播，2 个连麦者。主播的 UID 是确定的，但连麦者的 UID 会经常变化。因此我们可以在开始录制时设置 3 个 layoutConfig 实现 1 大 2 小的布局，主播占据大画面，连麦者按照时间顺序先后进入小画面。

示例代码：

"transcodingConfig": {
  "mixedVideoLayout": 3,
  "backgroundColor": "#FF0000",
  "layoutConfig": [
  {
    "uid": "1",
    "x_axis": 0.0,
    "y_axis": 0.0,
    "width": 1.0,
    "height": 0.5,
    "alpha": 1.0,
    "render_mode": 1
  },
  {
    "x_axis": 0.0,
    "y_axis": 0.5,
    "width": 0.5,
    "height": 0.5,
    "alpha": 1.0,
    "render_mode": 1
  },
  {
    "x_axis": 0.5,
    "y_axis": 0.5,
    "width": 0.5,
    "height": 0.5,
    "alpha": 1.0,
    "render_mode": 1
  }]
}

上述示例代码的效果如下：

录制过程中更新合流布局

在录制过程中，如果频道中的用户数量、大小流或用户角色发生变化，你可以随时调用 updateLayout 方法更新录制合流布局。详见 updateLayout 的参数介绍、完整请求和响应示例。

需要注意的是，调用该方法传入参数会覆盖原来的布局设置。举例来说，如果你在开始录制时设置了 backgroundColor 为 "#FF0000"（红色），调用该方法更新合流布局时如果不设置 backgroundColor 参数，背景色会变为默认值黑色。

要更新自定义合流布局，你需要将 clientRequest 中的 mixedVideoLayout 参数设为 3（自定义布局），然后设置 layoutConfig 数组。

示例代码：

"clientRequest": {
  "mixedVideoLayout": 3,
  "backgroundColor": "#0000FF",
  "layoutConfig": [
  {
    "uid": "1",
    "x_axis": 0.0,
    "y_axis": 0.1,
    "width": 0.1,
    "height": 0.1,
    "alpha": 1.0,
    "render_mode": 1
  },
  {
    "uid": "2",
    "x_axis": 0.2,
    "y_axis": 0.2,
    "width": 0.1,
    "height": 0.1,
    "alpha": 1.0,
    "render_mode": 1
  }]
},

开发注意事项

• 选填的参数如果没有填写，会自动填入默认值。
• 参数 mixedVideoLayout 和 layoutConfig 的设置互相影响。
  • mixedVideoLayout 不为 3 时，填入 layoutConfig 会报错。
  • mixedVideoLayout 为 3 时，不填 layoutConfig 会报错。

设置背景色或背景图

你可以在调用 start 或 updateLayout 方法时设置画布或用户画面的背景色或背景图。当某用户停止发送视频流超过 3.5 秒，画面将切换为该背景图/背景色。

示例代码

"transcodingConfig": {
    ......
    "backgroundColor": "#FF0000",
    "defaultUserBackgroundImage": "https://xx.xxx/xxx.jpg",
    "backgroundConfig": [{
        "uid": "16",
        "image_url": "https://xx.xxx.xxx/xxx.bmp",
        "render_mode": 0
    },
    {
        "uid": "17",
        "image_url": "https://xx.xxx.xxx/xxx.bmp",
        "render_mode": 0
    }]
}

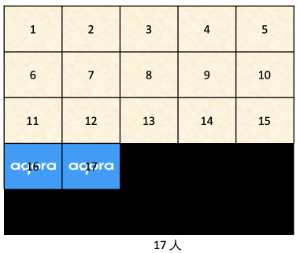

合图效果如下：

• 整个画布使用 backgroundColor 设置的 "#FF0000" （红色）作为背景色
• 1-15 用户画面使用 defaultUserBackgroundImage 参数设置的默认用户画面背景图
• 16 和 17 用户画面使用 image_url 参数设置的用户画面背景图

开发注意事项

• 背景色和背景图相关参数的设置会按照优先级覆盖，参数按照优先级由高到低排列如下：
  • backgroundConfig 中的 image_url 参数（某个 UID 的背景图）
  • defaultUserBackgroundImage （默认的用户画面背景图）
  • backgroundImage （画布背景图）
  • backgroundColor （画布背景色）
• 如果某个 UID 中途离开频道，该用户画面的变化规则参考《合流录制》中的开发注意事项。
