如何将 RGB 文件转换为 PNG 文件?

分类: 集成类    平台: All Platforms   最后更新时间: 2020/07/09 05:24:57

RTC 视频智能审核生成的视频截图为 RGB 格式,存储在你通过 storageConfig 参数定义的第三方云存储上。你可以通过以下三种方式,将 RGB 文件转换为可在浏览器中查看的 PNG 文件,以便人工复审。

Web 前端转换 (webpack 项目)

如果你的 Web 项目基于 webpack,你可以在项目中集成以下代码,使 RGB 文件在前端页面直接显示为 PNG 图片。

前提条件

  • 登录 Node.js 官网 安装 Node.js LTS 版
  • 运行 npm i fast-png 命令,安装 fast-png

实现方法

  1. 在你的 HTML 文件中预先填入一个空的 <canvas> 标签,并在 <img> 标签中填入待展示图片的 domId

    <!DOCTYPE html>
    <html lang="en">
      <head>
        <meta charset="utf-8" />
        <meta name="viewport" content="width=device-width, initial-scale=1" />
        <title>raw rgb24 to png</title>
      </head>
      <body>
        <noscript>You need to enable JavaScript to run this app.</noscript>
        <div id="root"></div>
        <!-- 填入待展示图片的 domId -->
        <img id="domId">
        <!-- 必须要有 canvas 元素,用于获取浏览器上的 ArrayBuffer size -->
        <canvas></canvas>
      </body>
    </html>
  2. 在你的 Javascript 代码中添加以下代码,并在代码中填入 RGB 文件在第三方云存储上的 URL 地址 (可供公网访问)和 DOM ID:

    import {encode as encodePNG} from 'fast-png';

    let _byteLength = 0;

    // 固定宽高
    const clientWidth = 299;
    const clientHeight = 299;

    const imgByteLength = () => {
     if (_byteLength > 0) return _byteLength;
     const canvas = document.querySelector("canvas");
     const ctx = canvas.getContext('2d');
     if (ctx) {
       const {data} = ctx.getImageData(0, 0, clientWidth, clientHeight);
       return data.byteLength;
     }
     return 0;
    }

    const downloadFetch = async (filename, domId) => {
     const byteLength = imgByteLength();
     if (!byteLength) {
       console.warn('canvas not mounted');
     }

     const res = await fetch(filename, {
       method: 'GET',
     });
     const blob = await res.blob();
     const arrayBuffer = await blob.arrayBuffer();
     const uint8 = new Uint8Array(arrayBuffer);

     const data = new Uint8ClampedArray(byteLength);
     // transform rgb24 to rgba32
     for (let y = 0; y < clientHeight; y++) {
       for (let x = 0; x < clientWidth; x++) {
         const idx = y * clientWidth + x;
         const idxRGB = idx * 3;
         const idxRGBA = idx * 4;
         data[idxRGBA + 0] = uint8[idxRGB + 0];
         data[idxRGBA + 1] = uint8[idxRGB + 1];
         data[idxRGBA + 2] = uint8[idxRGB + 2];
         data[idxRGBA + 3] = 255;
       }
     }

     const pngBuffer = encodePNG({
       data: new Uint8Array(data.buffer),
       height: clientHeight,
       width: clientWidth
     });

     await new Promise((resolve, reject) => {
       const reader = new FileReader();
       reader.onload = (e) => {
         const {result} = e.currentTarget;
         const img = document.getElementById(domId);
         if (img) {
           img.src = result;
           img.complete && resolve(result);
         } else {
           console.warn('img is empty, domId: ', domId);
           resolve();
         }
       }
       reader.readAsDataURL(new Blob([pngBuffer], {type: "image/png"}));
     })
    }

    // 填入 RGB 文件在第三方云存储上的 URL 地址 (可供公网访问)和 domId
    downloadFetch('RGB 文件地址', 'domId').then(console.log).catch(console.warn);

成功调用该 downloadFetch 函数后,你可以在浏览器上看到从 RGB 文件转码成 PNG 的图片。

Web 前端转换 (非 webpack 项目)

如果你的 Web 项目不基于 webpack,你可以采用以下方法,使 RGB 文件在前端页面直接显示为 PNG 图片。

实现方法

  1. 下载 dist.zip。解压后,你可以看到一个 index.js 文件。

  2. 在你的 HTML 文件中填入以下信息:

    • 一个空的 <canvas> 标签
    • <img> 标签中填入待展示图片的 domId
    • 使用 <script> 标签导入你在第一步中解压得到的 index.js 文件
      <!DOCTYPE html>
      <html lang="en">
      <head>
        <meta charset="utf-8" />
        <meta name="viewport" content="width=device-width, initial-scale=1" />
        <title>raw rgb24 to png</title>
      </head>
      <body>
        <noscript>You need to enable JavaScript to run this app.</noscript>
        <div id="root"></div>
        <!-- 填入待展示图片的 domId -->
        <img id="domId">
        <!-- 必须要有 canvas 元素,用于获取浏览器上的 ArrayBuffer size -->
        <canvas></canvas>
        <!-- 导入 index.js 文件-->
        <script src="index.js 文件路径"></script>
      </body>
      </html>
  3. 在你的 Javascript 代码中添加以下代码,并在代码中填入 RGB 文件在第三方云存储上的 URL 地址 (可供公网访问)和 DOM ID:

     // const FastPng = new window.FastPng();
     const encodePNG = window.FastPng.encode;
     let _byteLength = 0;

     // 固定宽高
     const clientWidth = 299;
     const clientHeight = 299;

     const imgByteLength = () => {
     if (_byteLength > 0) return _byteLength;
     const canvas = document.querySelector("canvas");
     const ctx = canvas.getContext('2d');
     if (ctx) {
     const { data } = ctx.getImageData(0, 0, clientWidth, clientHeight);
     return data.byteLength;
     }
     return 0;
     }

     const downloadFetch = async (filename, domId) => {
     const byteLength = imgByteLength();
     if (!byteLength) {
     console.warn('canvas not mounted');
     }

     const res = await fetch(filename, {
     method: 'GET',
     });
     const blob = await res.blob();
     const arrayBuffer = await blob.arrayBuffer();
     const uint8 = new Uint8Array(arrayBuffer);

     const data = new Uint8ClampedArray(byteLength);
     // transform rgb24 to rgba32
     for (let y = 0; y < clientHeight; y++) {
     for (let x = 0; x < clientWidth; x++) {
     const idx = y * clientWidth + x;
     const idxRGB = idx * 3;
     const idxRGBA = idx * 4;
     data[idxRGBA + 0] = uint8[idxRGB + 0];
     data[idxRGBA + 1] = uint8[idxRGB + 1];
     data[idxRGBA + 2] = uint8[idxRGB + 2];
     data[idxRGBA + 3] = 255;
     }
     }

     const pngBuffer = encodePNG({
     data: new Uint8Array(data.buffer),
     height: clientHeight,
     width: clientWidth
     });

     await new Promise((resolve, reject) => {
     const reader = new FileReader();
     reader.onload = (e) => {
     const { result } = e.currentTarget;
     const img = document.getElementById(domId);
     if (img) {
     img.src = result;
     img.complete && resolve(result);
     } else {
     console.warn('img is empty, domId: ', domId);
     resolve();
     }
     }
     reader.readAsDataURL(new Blob([pngBuffer], { type: "image/png" }));
     })
     }

     // 填入 RGB 文件在第三方云存储上的 URL 地址 (可供公网访问)和 domId
      downloadFetch('RGB 文件地址', 'domId').then(console.log).catch(console.warn);

成功调用该 downloadFetch 函数后,你可以在浏览器上看到从 RGB 文件转码成 PNG 的图片。

示例项目

dist.zip 提供了一个示例项目文件(index.html)和示例 RGB 文件。你可以通过以下步骤,在浏览器中查看该 RGB 文件转换后的 PNG 图片。

  1. 登录 Node.js 官网 安装 Node.js LTS 版。
  2. 下载 dist.zip 并解压。

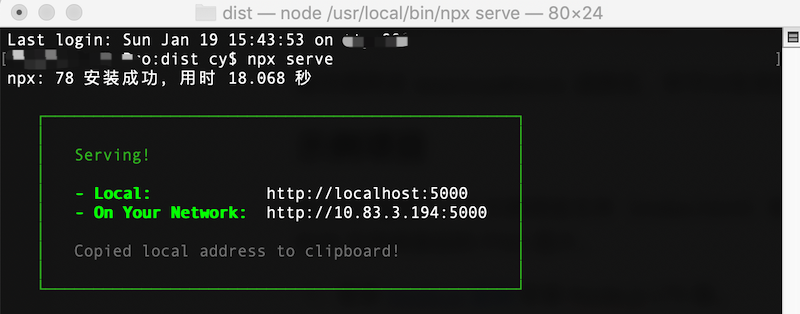

  3. 进入 dist 文件夹,打开命令行窗口,运行 npx serve 命令启动一个 web 服务。如果命令执行成功,你可以在命令行窗口看到网页的 URL 地址。
  4. 在浏览器中输入 URL 地址,即可浏览转换后的 PNG 文件。

Node.js 服务器端转换

你也可以使用 Node.js 执行 JS 脚本,在服务器端将 RGB 文件转码为 PNG 文件。

前提条件

你需要在你的 Web 服务器上进行如下操作:

  • 安装 Node.js LTS 版
  • 运行 npm i fast-png 命令,安装 fast-png:

实现方法

  1. 创建一个 JS 文件,并写入以下代码。在代码中填入 RGB 文件在第三方云存储上的 URL 地址 (可供公网访问)和图片输出路径。

    // npm i fast-png
    const {encode} = require('fast-png');
    const fs = require('fs');

    // 填入 RGB 文件在第三方云存储上的 URL 地址 (可供公网访问)和 PNG 图片输出路径
    const fullFilePath = "RGB 文件路径";
    const outputFilePath = "图片输出路径";
    const data = fs.readFileSync(fullFilePath);

    const width = 299; // fixed width
    const height = 299; // fixed height

    const uint8 = new Uint8Array(data);
    const array = [];

    // rgb24 转换 rgb32
    for (let y = 0; y < height; y++) {
      for (let x = 0; x < width; x++) {
        const idx = y * width + x;
        const idxRGB = idx * 3;
        array.push(uint8[idxRGB + 0]);
        array.push(uint8[idxRGB + 1]);
        array.push(uint8[idxRGB + 2]);
        array.push(255);
      }
    }

    const buffer = Uint8Array.from(array);
    // rgb32 转换 png
    const rawData = encode({
        data: buffer,
        height,
        width
    });

    // rgb32 saved as png
    fs.writeFileSync(outputFilePath, rawData);
  2. 在 Node.js 中运行该 JS 文件,便可以将指定的 RGB 文件转换为 PNG 文件。打开终端,进入该 JS 文件所在文件夹,并运行以下命令:

    node <JS 文件名>

执行该 JS 文件后,在你指定的图片输出路径下将生成一个从 RGB 文件转码成 PNG 的图片。
